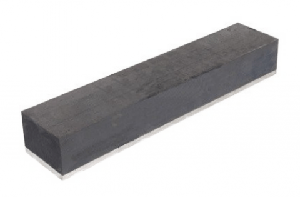

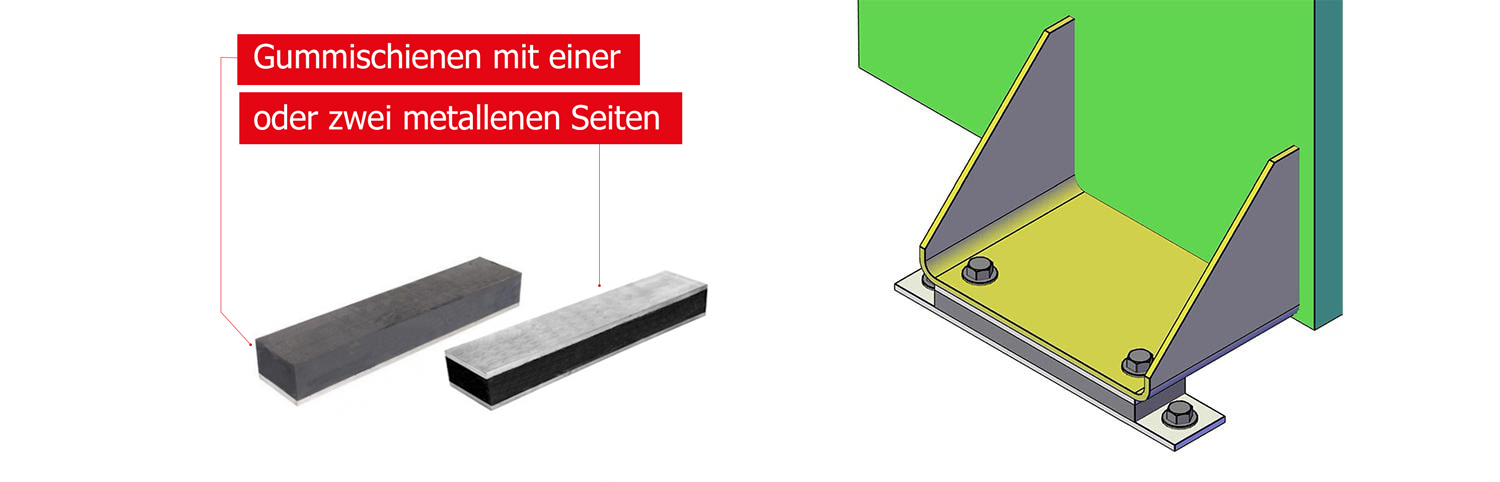

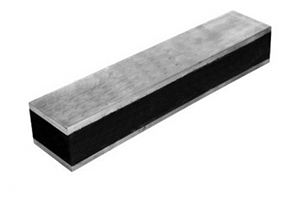

Gummi-Metall-Schienen mit einseitiger oder beidseitiger Metallplatte

Schwingungsdämpfende Schienen sind eine universelle Form der Schwingungsdämpfung. Es handelt sich um lange, schienenförmige Schwingungsdämpfer mit einer Länge von 2 Metern (2000 MM), die ein- oder beidseitig mit einer Metallplatte aus Stahl 37 oder Edelstahl A2 oder A4 versehen sind. Sie können die Schienen selbst auf die gewünschte Maße zuschneiden und bei Bedarf die erforderlichen Befestigungslöcher anbringen.

Der Gummi der Schienen besteht aus Naturkautschuk (NR) in der Farbe Schwarz und ist in den Härtegraden 43, 55 oder 72 Shore A erhältlich. Die Schienen können auch aus einer anderen Gummisorte hergestellt werden.

Die Schienen mit Stahl 37 werden immer in der Farbe Schwarz geliefert, Schienen mit Edelstahlplatten hingegen nicht.



Diese Gummi-Metall-Schienen sind in verschiedenen Breiten und Dicken erhältlich. Die Abmessungen der von uns am häufigsten verkauften Schwingmetall-Schienen finden Sie in der nachfolgenden Übersicht. Alle sonstigen Abmessungen und Ausführungen sind auf Anfrage erhältlich.



Gummi-Metall-Schienen direkt bestellen

Kontaktieren Sie uns für ein maßgeschneidertes Angebot

Weitere Schwingungsisolatoren im Webshop ansehen





Ein Punkt "●" bedeutet lieferbar, ein "X" bedeutet nicht lieferbar.



Gummi-Metall-Schienen Metall-Schienen Gummi-Metall-Schienen Metall-Schienen

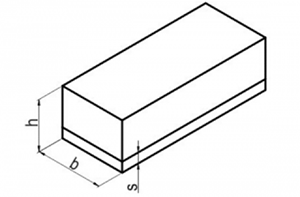

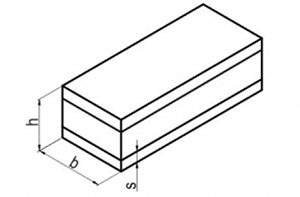

b h Stahldicke mit einseitiger Leiste Stahldicke mit beiderseitiger Leiste
    5 10 15 5 10 15
10 30 x x
20 25 x x x
20 30 x x
25 25 x x
25 30 x x
30 20 x x x
30 30 x x
35 15 x x x x
35 50 x x
40 20 x x x
40 30 x x
40 35 x x
40 40 x x
40 45 x x
40 50 x x
50 10 x x x x x
50 15 x x x x x
50 20 x x x
50 25 x x
50 30 x
50 35 x
50 40
50 45
50 50
50 55
50 60
50 70
60 20 x x x
60 30 x
60 35 x
60 40
60 45
60 50
60 55
60 60
60 70
60 80
70 30 x
70 40
70 45
70 50
70 55
70 60
70 65
70 70
70 80
