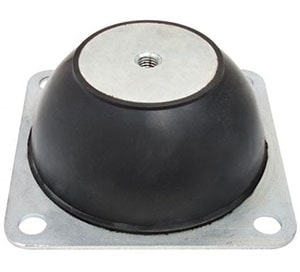

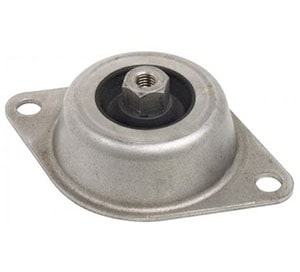

Schwingungsdämpfer mit ovalen und rechteckigen Montageplatten

Schwingungsdämpfer mit einer ovalen oder quadratischen Bodenplatte werden häufig in der Schifffahrt oder bei mobilen Maschinen eingesetzt. Die Montageplatte kann an zwei oder vier Punkten befestigt werden, und die Oberseite ist mit Befestigungslöchern versehen. Bodenplattendämpfer bieten große Flexibilität sowohl in horizontaler als auch in vertikaler Richtung. Diese Bodenplattendämpfer werden häufig für die niedrigeren Frequenzen verwendet.



Spezifikationen von Schwingungsdämpfern mit Bodenplatte:

  Hochelastische Maschinenfüße;

  Hergestellt aus hochwertigem Naturkautschuk;

  Erhältlich mit Standardstahl- oder Edelstahlteilen;

  Dämpfer der Härte 60 Shore A sind ab Lager lieferbar, andere Härten sind auf Anfrage erhältlich;



Dämpfer mit Bodenplatte direkt bestellen

Kontaktieren Sie uns für ein maßgeschneidertes Angebot



Schwingungsdämpfer mit Bodenplatte Schwingungsdämpfer mit Bodenplatte Schwingungsdämpfer mit Bodenplatte Schwingungsdämpfer mit Bodenplatte

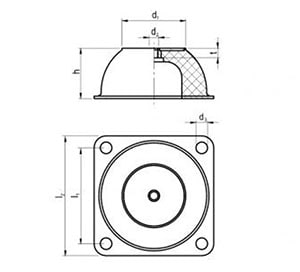

d1 h d2 t l1 l2 d3 e Mmax   (kg)
40 SHA 60 SHA
18 20 M6 7 50 64 7 43 3.5 9
33 25 M8 9 66 85 8 56 20 50
45 35 M10 11 92 114 10 76 40 80
53 40 M10 11 110 136 11.5 96 70 150
58 45 M10 11 124 151 11.5 101 130 220
78 63 M12 13 120 150 14.5   280 500
100 85 M16 16 160 200 14.5   380 750
186 160 M24 40 250 310 18   1400 2500







Alle Gummi-Metall-Schwingungsdämpfer ansehen
