Lieferbare Maße in Schwingungsdämpfern und Gummipuffern

Wird geladen...

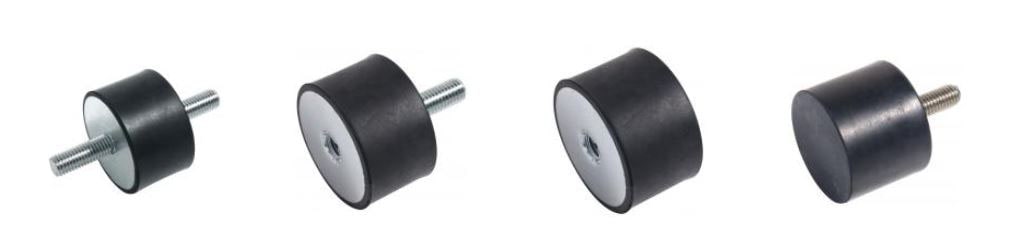

Zylindrische Schwingungsdämpfer mit Innen- und Außengewinde

Die gängigsten Schwingungsdämpfer und viele andere technische Gummiartikel sind über unseren Webshop erhältlich. Aber das sind nicht alle verfügbaren Maße von Z.B. den zylindrischen Schwingungsdämpfern.
Auf dieser Seite finden Sie eine Übersicht von nahezu allen lieferbaren Abmessungen dieser Dämpfer. Sie sind lieferbar in Ausführung A, B, C, D und E und sind als Standard ausgestattet mit einem Metallteil aus Stahl 37. Diese Dämpfer sind jedoch auch lieferbar mit einem Metallteil aus Edelstahl A2 oder A4.

Schwingungsdämpfer werden standardmäßig aus Naturkautschuk in den Härtegraden weich (43 Shore A), mittel (55 Shore A) und hart (72 Shore A) hergestellt.
Für Spezialanwendungen ist manchmal eine andere Gummisorte erwünscht. Auf Anfrage fertigen wir auch Schwingungsdämpfer aus Neopren (CR), Nitrilgummi (NBR), EPDM und Silikongummi (VMQ) und in der Farbe grau.



Zylindrische SchwingungsdämpferSchwingungsdämpfer mit Innengewinde
6 6.5 M3 x L
6 7
6 8
6 9
6 10
6 13
7 3 M3 x L
8 5 M3 x L         M4 x L
8 6
8 8
8 10
8 13
8 15
9 7 M4 x L
9 12
10 5 M3 x L         M4 x L
10 6
10 8
10 9
10 10
10 12
10 15
10 17
10 18
10 30
11 11 M4 x L
11.2 12
11.2 18
12 3.5 M3 x L         M4 x L
12 5
12 6.5
12 7
12 10
12 12
12 13.5
12 15
12 19
12.5 10
12.5 15
13 8 M4 x L
13 10
13 12
13 13
13 20
13 26
15 3.5 M4 x L
15 4
15 5
15 6
15 7
15 7.5
15 8
15 9
15 10
15 12
15 13
15 15
15 18
15 20
15 25
15 28
15 30
16 7 M4 x L
16 15
16 18
16 20
17 9 M6   x L
18 5.7 M5 x L        M6 x L
18 6
18 7.5
18 8.1
18 8.5
18 10
18 13
18 14
18 15
19 6 M6 x L
19 20
19.5 20
20 5 M6 x L
20 6
20 7
20 8
20 8.5
20 9
20 10
20 11
20 12
20 13
20 13.5
20 15
20 17
20 18
20 18.5
20 20
20 22
20 23
20 25
20 30
20 40
20 60
25 8 M6 x L
25 10
25 12
25 13
25 14
25 15
25 17
25 18
25 19
25 20
25 22
25 25
25 27
25 28
25 30
25 35
25 40
25 50
26 22 M6   x L
30 6 M8 x L
30 7
30 8
30 10
30 12
30 13
30 15
30 16
30 17
30 18
30 20
30 22
30 25
30 27
30 28
30 30
30 35
30 36
30 40
30 42
30 45
30 50
33 12 M6
35 20 M6 x L         M8 x L        ; M10 x L
35 25
35 30
35 40
35 45
40 6 M6 x L         M8 x L   M10   x L
40 10
40 15
40 17
40 20
40 25
40 27
40 28
40 30
40 34
40 35
40 38
40 40
40 45
40 50
40 55
40 60
43 45 M8
45 50 M8
50 7 M5 x L      M6 x L   M8 x L     M10 x L
50 9
50 10
50 12
50 15
50 17
50 18
50 20
50 21
50 22
50 25
50 27
50 28
50 30
50 35
50 36
50 37
50 37.5
50 40
50 42
50 45
50 50
50 55
50 60
50 65
50 70
50 80
55 40 M10 x L
60 15 M6 x L             M8 x   L   M10 x L  M12 x L
60 16
60 20
60 25
60 30
60 35
60 40
60 43
60 45
60 50
60 60
65 35 M10 M12
70 20 M8 x L   M10   x L  M12 x L
70 25
70 30
70 35
70 40
70 42
70 45
70 50
70 55
70 60
70 69
70 70
75 15 M8 x   L     M10 x L  M12 x L
75 20
75 25
75 28
75 30
75 35
75 40
75 45
75 50
75 52
75 55
75 60
75 65
75 70
75 100
80 17 M10 x L M12 x L
80 18
80 30
80 40
80 50
80 55
80 60
80 65
80 70
80 75
80 80
90 60 M12 x L
100 25 M10 x L    M12 x L   M14 x L     M16 x L
100 30
100 35
100 40
100 45
100 50
100 55
100 60
100 65
100 70
100 75
100 80
100 100
120 80 M16   x L
125 40 M12 x L    M16 x L
125 55
125 60
125 70
125 75
125 90
125 95
125 100
125 125
130 40 M16 x L
150 45 M16 x L M20 x L
150 50
150 55
150 60
150 75
150 100
150 120
150 150
164 75
200 100 M20 x L M24 x L
