Radialwellendichtringe Typ WASY Viton®-Qualität (FKM)

Radialwellendichtringe Typ WASY in FKM-Gummiqualität 80 Shore A und Farbe braun

Radialwellendichtring (Simmerring) wie Typ WA FKM in der Ausführung Y, druckbeaufschlagbar. Dieser besitzt eine kürzere, stabilere, federunterstützte Dichtlippe.

Das Material der Radialwellendichtringe ist FKM, auch bekannt unter der Bezeichnung Viton®. Die Feder ist hergestellt aus unlegiertem Stahl nach DIN EN 10270-1 und der Versteifungsring aus unlegiertem Stahl nach DIN EN 10139.

Abdichtung von rotierenden Maschinenelementen, wie Wellen, Achsen und Naben bei Druckbeaufschlagung. Der Haupteinsatz liegt im Bereich von druckbeaufschlagten Aggregaten, wie Pumpen und Hydromotoren. Der WASY FKM ist ein einseitig wirkender Radialwellendichtring für rotierende Wellen mit Schutzlippendichtwirkung gegen Schmutzanfall von außen. Durch die kürzere, dickere, federunterstützte Dichtlippe ist eine Druckanwendung bis zu 10 bar (in Abhängigkeit von der Drehzahl) möglich. Der WASY FKM ist ein einseitig wirkender Radialwellendichtring für rotierende Wellen mit Schutzlippendichtwirkung gegen Schmutzanfall von außen.
Der Elastomer-Außenmantel ermöglicht eine gute statische Abdichtung und bietet einen guten Ausgleich der Wärmeausdehnung in z.B. Leichtmetallgehäusen. Eine bessere Abdichtung bei größeren Rauheiten, eine sichere Abdichtung bei geteilten Gehäusen und eine gute statische Abdichtung bei Flüssigkeiten oder Gasen ist gegeben.

Betriebseinsatzgrenzen: Druck (MPa/bar): ≤10 Bar in Abhängigkeit von der Drehzahl, Temperatur (°C): -30 bis +170, Umfangsgeschwindigkeit (m/s): ≤ 35.

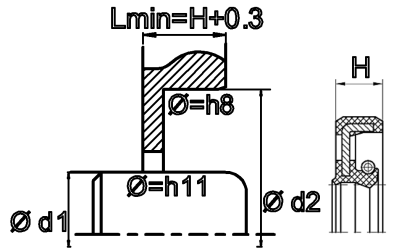

Für die Montage brauchen Sie ein dafür geeignetes Werkzeug. Es wird empfohlen den Einbauraum in solcher Weise zu gestalten, dass der Radialwellendichtring im Gehäuse axial unterstützt wird.

FKM ist gut beständig gegen:
- Mineralöle und -fette
- Aliphatische Kohlenwasserstoffe
- Aromatische Kohlenwasserstoffe
- Chlorierte Kohlenwasserstoffe
- Druckflüssigkeit und HFD
- Pflanzliche und tierische Öle und Fette
- Silikonöle und Silikonfette
- Kraftstoffe
- Polare Lösemittel
- Ozon, Witterungseinflüsse, Alterung

FKM ist nicht beständig gegen:
- Bremsflüssigkeit auf Glykolbasis
- Polare Lösemittel (zum Beispiel Aceton)
- Dampf
- Heißwasser
- Amine, Alkalien
- Niedermolekulare Säuren (zum Beispiel Essigsäure)

Betriebstemperatur:
- -20 bis +200°C kurz +220°C, mit Sonderqualitäten ist -35°C möglich

Referenzliste für Abdichtungen

Da Lieferanten und Produzenten von Wellendichtringen manchmal einen privaten Code gebrauchen für die verschiedenen Arten von Öldichtungen, haben wir für Sie eine Referenzliste für Radialwellendichtringe erstellt. Mithilfe dieser Referenzliste können Sie die Typenbezeichnung Ihrer Öldichtung vergleichen mit der wir für den Wellendichtring benutzen.

Wellendichtringe, die Sie nicht auf unsere Webseite finden (anderer Typ oder andere Gummiqualität) können nach Ihrer Zeichnung oder Ihrem Modell angefertigt werden.

Gummi-AbdichtungWellenabdichtung

42 Elemente

pro Seite
Absteigend sortieren
  1. D1: 190
    D2: 220
    H: 15
    139,80 € 115,54 €
  2. D1: 45
    D2: 58
    H: 7
    41,67 € 34,44 €
  3. D1: 25
    D2: 42
    H: 6
    36,58 € 30,23 €
  4. D1: 20
    D2: 35
    H: 7
    34,01 € 28,11 €
  5. D1: 19
    D2: 35
    H: 6
    34,01 € 28,11 €
  6. D1: 16
    D2: 40
    H: 10
    36,58 € 30,23 €
  7. D1: 15
    D2: 25
    H: 6
    35,31 € 29,18 €
  8. D1: 75
    D2: 95
    H: 10
    58,02 € 47,95 €
  9. D1: 80
    D2: 100
    H: 10
    58,02 € 47,95 €
  10. D1: 70
    D2: 90
    H: 10
    58,02 € 47,95 €
  11. D1: 55
    D2: 72
    H: 8
    44,61 € 36,87 €
  12. D1: 15
    D2: 35
    H: 7
    35,31 € 29,18 €
  13. D1: 50
    D2: 80
    H: 8
    46,81 € 38,69 €
  14. D1: 60
    D2: 75
    H: 8
    44,61 € 36,87 €
  15. D1: 55
    D2: 75
    H: 7
    44,61 € 36,87 €
  16. D1: 10
    D2: 22
    H: 6
    34,01 € 28,11 €
  17. D1: 8
    D2: 22
    H: 6
    34,01 € 28,11 €
  18. D1: 35
    D2: 47
    H: 6
    34,59 € 28,59 €
  19. D1: 32
    D2: 47
    H: 6
    35,10 € 29,01 €
  20. D1: 17
    D2: 30
    H: 6
    34,01 € 28,11 €
  21. D1: 15
    D2: 35
    H: 6
    35,31 € 29,18 €
  22. D1: 12
    D2: 24
    H: 6
    35,31 € 29,18 €
  23. D1: 28
    D2: 40
    H: 6
    19,82 € 16,38 €
  24. D1: 12
    D2: 22
    H: 6
    34,01 € 28,11 €
  25. D1: 45
    D2: 62
    H: 6
    41,67 € 34,44 €
  26. D1: 42
    D2: 62
    H: 7
    41,67 € 34,44 €
  27. D1: 40
    D2: 55
    H: 6
    38,50 € 31,82 €
  28. D1: 40
    D2: 72
    H: 7
    46,59 € 38,50 €
  29. D1: 22
    D2: 35
    H: 6
    33,60 € 27,77 €
  30. D1: 25
    D2: 47
    H: 6
    36,58 € 30,23 €
  31. D1: 45
    D2: 65
    H: 7
    41,67 € 34,44 €
  32. D1: 30
    D2: 42
    H: 6
    34,84 € 28,79 €
  33. D1: 27
    D2: 44
    H: 7
    36,58 € 30,23 €
  34. D1: 20
    D2: 35
    H: 6
    33,60 € 27,77 €
  35. D1: 50
    D2: 72
    H: 7
    44,61 € 36,87 €
  36. D1: 85
    D2: 120
    H: 7.5
    66,94 € 55,32 €
  37. D1: 55
    D2: 72
    H: 7
    44,61 € 36,87 €
  38. D1: 40
    D2: 62
    H: 6
    40,96 € 33,85 €
  39. D1: 35
    D2: 52
    H: 6
    36,68 € 30,31 €
  40. D1: 25
    D2: 35
    H: 6
    34,32 € 28,36 €
  41. D1: 18
    D2: 35
    H: 6
    34,01 € 28,11 €
  42. D1: 25
    D2: 35
    H: 6
    34,32 € 28,36 €
