Radialwellendichtringe TYP WCS NBR-Qualität

Radialwellendichtringe Typ WCS in NBR-Gummiqualität 70 Shore A und Farbe schwarz

Radialwellendichtring (Simmerring) in der Standardausführung nach DIN 3760 mit Elastomer-Außenmantel und Metallversteifungsring sowie einer federunterstützten Dichtlippe.

Die Feder ist hergestellt aus unlegiertem Stahl nach DIN EN 10270-1 und der Versteifungsring aus unlegiertem Stahl nach DIN EN 10139.

Die Anwendung ist das Abdichten von rotierenden Maschinenelementen, wie Wellen und Naben. Der WA ist ein einseitig wirkender Radialwellendichtring für rotierende Wellen. Der Elastomer-Außenmantel ermöglicht eine gute statische Abdichtung, bietet einen guten Ausgleich der Wärmeausdehnung in zum Beispiel Leichtmetallgehäusen, eine bessere Abdichtung bei größeren Rauheiten und eine sichere Abdichtung bei geteilten Gehäusen. Eine gute statische Abdichtung bei Flüssigkeiten oder Gasen ist gegeben.

Die Radialwellendichtringe haben eine gute chemische Beständigkeit gegen viele Mineralöle und -fette.

Betriebseinsatzgrenzen: Druck (MPa/bar): ≤ 0,05/0,5, Temperatur (°C): -40 bis +100, Umfangsgeschwindigkeit (m/s): ≤ 12.

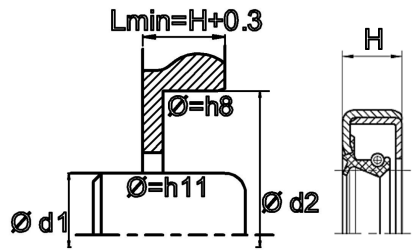

Für die Montage brauchen Sie ein dafür geeignetes Werkzeug. Es wird empfohlen den Einbauraum in solcher Weise zu gestalten, dass der Radialwellendichtring im Gehäuse axial unterstützt wird.

NBR ist gut beständig gegen:
- Mineralöle und -fette
- Aliphatische Kohlenwasserstoffe
- Pflanzliche und tierische Öle und Fette
- Hydrauliköle H, H-L, H-LP
- Druckflüssigkeiten HFA, HFB, HFC
- Silikonöle und Silikonfette
- Wasser (max. 80°C)

NBR ist nicht beständig gegen:
- Kraftstoff mit hohem Aromatengehalt
- Aromatische Kohlenwasserstoffe
- Chlorierte Kohlenwasserstoffe
- Polare Lösemittel
- Druckflüssigkeit und HFD
- Bremsflüssigkeit auf Glykolbasis
- Ozon, Witterungseinflüsse, Alterung

Betriebstemperatur:
- Standardtypen -30°C bis +100°C (kurz 120°C)
- Sonderqualitäten bis -50% möglich

Referenzliste für Abdichtungen

Da Lieferanten und Produzenten von Wellendichtringen manchmal einen privaten Code gebrauchen für die verschiedenen Arten von Öldichtungen, haben wir für Sie eine Referenzliste für Radialwellendichtringe erstellt. Mithilfe dieser Referenzliste können Sie die Typenbezeichnung Ihrer Öldichtung vergleichen mit der wir für den Wellendichtring benutzen.

Wellendichtringe, die Sie nicht auf unsere Webseite finden (anderer Typ oder andere Gummiqualität) können nach Ihrer Zeichnung oder Ihrem Modell angefertigt werden.

RadialwellendichtringWellendichtring

Artikel 1-100 von 124

Seite
pro Seite
Absteigend sortieren
  1. D1: 25.4
    D2: 42.86
    H: 7.93
    8,11 € 6,70 €
  2. D1: 20
    D2: 43
    H: 8.5
    8,11 € 6,70 €
  3. D1: 114.3
    D2: 139.7
    H: 12.7
    22,88 € 18,91 €
  4. D1: 60.32
    D2: 85.09
    H: 11.1
    9,63 € 7,96 €
  5. D1: 234.95
    D2: 285.75
    H: 19
    107,04 € 88,46 €
  6. D1: 107.95
    D2: 133.38
    H: 11
    22,88 € 18,91 €
  7. D1: 170
    D2: 200
    H: 15
    51,43 € 42,50 €
  8. D1: 140
    D2: 170
    H: 12
    39,06 € 32,28 €
  9. D1: 75
    D2: 115
    H: 13
    13,13 € 10,85 €
  10. D1: 200
    D2: 230
    H: 18
    77,73 € 64,24 €
  11. D1: 190
    D2: 220
    H: 12
    64,18 € 53,04 €
  12. D1: 210
    D2: 250
    H: 15
    96,20 € 79,50 €
  13. D1: 203.2
    D2: 254
    H: 15.8
    96,20 € 79,50 €
  14. D1: 390
    D2: 425
    H: 18
    299,66 € 247,65 €
  15. D1: 260
    D2: 290
    H: 16
    142,71 € 117,94 €
  16. D1: 100
    D2: 130
    H: 13
    17,70 € 14,63 €
  17. D1: 530
    D2: 580
    H: 22
    393,46 € 325,17 €
  18. D1: 39.68
    D2: 60.32
    H: 12.7
    8,11 € 6,70 €
  19. D1: 146.05
    D2: 168.28
    H: 15.8
    41,15 € 34,01 €
  20. D1: 146.05
    D2: 171.5
    H: 14.2
    41,15 € 34,01 €
  21. D1: 115
    D2: 150
    H: 15
    22,88 € 18,91 €
  22. D1: 150
    D2: 170
    H: 15
    33,48 € 27,67 €
  23. D1: 170
    D2: 200
    H: 13
    51,43 € 42,50 €
  24. D1: 260
    D2: 300
    H: 20
    162,07 € 133,94 €
  25. D1: 57.15
    D2: 76.2
    H: 12.7
    9,63 € 7,96 €
  26. D1: 190
    D2: 230
    H: 15
    77,73 € 64,24 €
  27. D1: 100
    D2: 125
    H: 13
    17,70 € 14,63 €
  28. D1: 340
    D2: 372
    H: 16
    214,22 € 177,04 €
  29. D1: 240
    D2: 280
    H: 16
    129,59 € 107,10 €
  30. D1: 230
    D2: 270
    H: 16
    125,07 € 103,36 €
  31. D1: 55
    D2: 80
    H: 13
    8,24 € 6,81 €
  32. D1: 40
    D2: 65
    H: 10
    6,95 € 5,74 €
  33. D1: 133.35
    D2: 165.1
    H: 15.8
    33,48 € 27,67 €
  34. D1: 95.25
    D2: 114.3
    H: 11.9
    13,39 € 11,07 €
  35. D1: 69.85
    D2: 101.6
    H: 11.1
    11,82 € 9,77 €
  36. D1: 63.5
    D2: 88.9
    H: 12.7
    9,70 € 8,02 €
  37. D1: 60.32
    D2: 88.9
    H: 9.52
    9,70 € 8,02 €
  38. D1: 90
    D2: 130
    H: 13
    22,88 € 18,91 €
  39. D1: 50
    D2: 80
    H: 10
    9,63 € 7,96 €
  40. D1: 270
    D2: 310
    H: 16
    162,07 € 133,94 €
  41. D1: 330
    D2: 370
    H: 18
    236,62 € 195,55 €
  42. D1: 160
    D2: 180
    H: 15
    35,28 € 29,16 €
  43. D1: 360
    D2: 392
    H: 20
    276,13 € 228,21 €
  44. D1: 320
    D2: 360
    H: 20
    182,03 € 150,44 €
  45. D1: 220
    D2: 250
    H: 18
    96,20 € 79,50 €
  46. D1: 180
    D2: 220
    H: 15
    77,73 € 64,24 €
  47. D1: 145
    D2: 180
    H: 15
    41,15 € 34,01 €
  48. D1: 140
    D2: 160
    H: 13
    39,06 € 32,28 €
  49. D1: 120
    D2: 155
    H: 16
    22,95 € 18,97 €
  50. D1: 118
    D2: 150
    H: 12
    25,47 € 21,05 €
  51. D1: 101.6
    D2: 127.1
    H: 12.7
    17,70 € 14,63 €
  52. D1: 95
    D2: 125
    H: 12
    22,88 € 18,91 €
  53. D1: 80
    D2: 100
    H: 10
    13,13 € 10,85 €
  54. D1: 75
    D2: 105
    H: 12
    13,13 € 10,85 €
  55. D1: 420
    D2: 460
    H: 20
    336,05 € 277,73 €
  56. D1: 101.6
    D2: 136.53
    H: 12.7
    22,88 € 18,91 €
  57. D1: 65
    D2: 100
    H: 13
    11,23 € 9,28 €
  58. D1: 60
    D2: 82
    H: 12
    8,97 € 7,41 €
  59. D1: 250
    D2: 290
    H: 16
    129,75 € 107,23 €
  60. D1: 139.7
    D2: 171.45
    H: 15
    34,32 € 28,36 €
  61. D1: 82.55
    D2: 114.3
    H: 11.5
    13,39 € 11,07 €
  62. D1: 76
    D2: 101.8
    H: 12
    11,82 € 9,77 €
  63. D1: 65
    D2: 90
    H: 12
    11,23 € 9,28 €
  64. D1: 220
    D2: 250
    H: 15
    77,73 € 64,24 €
  65. D1: 68
    D2: 88
    H: 10
    9,70 € 8,02 €
  66. D1: 50
    D2: 70
    H: 7
    7,18 € 5,93 €
  67. D1: 40
    D2: 80
    H: 13
    8,24 € 6,81 €
  68. D1: 132
    D2: 160
    H: 13
    32,52 € 26,88 €
  69. D1: 130
    D2: 155
    H: 10
    25,47 € 21,05 €
  70. D1: 125
    D2: 160
    H: 15
    27,87 € 23,03 €
  71. D1: 125
    D2: 150
    H: 13
    22,95 € 18,97 €
  72. D1: 120
    D2: 150
    H: 15
    22,95 € 18,97 €
  73. D1: 110
    D2: 135
    H: 13
    18,90 € 15,62 €
  74. D1: 80
    D2: 110
    H: 13
    12,79 € 10,57 €
  75. D1: 80
    D2: 100
    H: 13
    11,23 € 9,28 €
  76. D1: 250
    D2: 280
    H: 15
    137,42 € 113,57 €
  77. D1: 180
    D2: 215
    H: 15
    51,43 € 42,50 €
  78. D1: 117.47
    D2: 152.4
    H: 12.7
    25,47 € 21,05 €
  79. D1: 148
    D2: 170
    H: 14.5
    33,48 € 27,67 €
  80. D1: 101.6
    D2: 127
    H: 12.7
    17,70 € 14,63 €
  81. D1: 82.55
    D2: 107.95
    H: 9.52
    13,39 € 11,07 €
  82. D1: 44.45
    D2: 66.67
    H: 12.7
    8,37 € 6,92 €
  83. D1: 44.45
    D2: 63.5
    H: 12.7
    8,11 € 6,70 €
  84. D1: 12.7
    D2: 25.4
    H: 9.52
    3,22 € 2,66 €
  85. D1: 63.5
    D2: 85.72
    H: 12.7
    9,63 € 7,96 €
  86. D1: 120
    D2: 140
    H: 13
    22,88 € 18,91 €
  87. D1: 165
    D2: 190
    H: 13
    37,67 € 31,13 €
  88. D1: 74.61
    D2: 101.6
    H: 15.8
    11,82 € 9,77 €
  89. D1: 300
    D2: 332
    H: 16
    182,03 € 150,44 €
  90. D1: 130
    D2: 160
    H: 15
    32,52 € 26,88 €
  91. D1: 130
    D2: 170
    H: 15
    33,48 € 27,67 €
  92. D1: 240
    D2: 270
    H: 15
    107,04 € 88,46 €
  93. D1: 95
    D2: 120
    H: 13
    15,55 € 12,85 €
  94. D1: 200
    D2: 230
    H: 15
    64,18 € 53,04 €
  95. D1: 115
    D2: 140
    H: 13
    22,88 € 18,91 €
  96. D1: 60
    D2: 80
    H: 12
    9,63 € 7,96 €
  97. D1: 160
    D2: 190
    H: 15
    43,95 € 36,32 €
  98. D1: 140
    D2: 170
    H: 15
    39,06 € 32,28 €
  99. D1: 15
    D2: 30
    H: 10
    3,75 € 3,10 €
  100. D1: 150
    D2: 180
    H: 15
    41,15 € 34,01 €
