Radialwellendichtringe TYP WBO NBR-Qualität

Radialwellendichtringe Typ WBO in NBR Gummiqualität 70 Shore A in der Farbe schwarz

Radialwellendichtring (Simmerring) in der Standardausführung mit Metallaußenmantel ohne Zugfeder an der Dichtlippe. Der Versteifungsring ist aus unlegiertem Stahl nach DIN EN 10139.

Der WBO ist ein einseitig wirkender Radialwellendichtring für rotierende Wellen. Durch das Dichtlippendesign ohne Feder wird weniger Reibung erzeugt. Dadurch ist die Dichtwirkung im Vergleich zu Radialwellendichtringen mit Zugfeder reduziert. Der Elastomer-Außenmantel ermöglicht eine gute statische Abdichtung und bietet einen guten Ausgleich der Wärmeausdehnung in z.B. Leichtmetallgehäusen. Eine bessere Abdichtung bei größeren Rauheiten, eine sichere Abdichtung bei geteilten Gehäusen und eine gute statische Abdichtung bei Flüssigkeiten oder Gasen ist gegeben.

Die Einsatzgebiete sind untergeordnete Abdichtungen, z.B. als Staub-, Schmutz- oder Spritzschutzabdichtung bei Elektromotoren und als Abdichtung gegen Fett. Der WAOK ist ein einseitig wirkender Radialwellendichtring für rotierende Wellen. Durch das Dichtlippendesign ohne Feder wird weniger Reibung erzeugt. Dadurch ist die Dichtwirkung im Vergleich zu Radialwellendichtringen mit Zugfeder reduziert.

Der Radialwellendichtring hat eine gute chemische Beständigkeit gegen diverse Mineralöle und -fette. Betriebseinsatzgrenzen: Druck (MPa/bar): 0/0, Temperatur (°C): -40 bis +100, Umfangsgeschwindigkeit (m/s): ≤ 6.

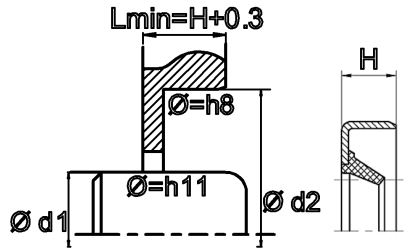

Für die Montage brauchen Sie ein dafür geeignetes Werkzeug. Es wird empfohlen den Einbauraum in solcher Weise zu gestalten, dass der Radialwellendichtring im Gehäuse axial unterstützt wird.

NBR ist gut beständig gegen:
- Mineralöle und -fette
- Aliphatische Kohlenwasserstoffe
- Pflanzliche und tierische Öle und Fette
- Hydrauliköle H, H-L, H-LP
- Druckflüssigkeiten HFA, HFB, HFC
- Silikonöle und Silikonfette
- Wasser (max. 80°C)

NBR ist nicht beständig gegen:
- Kraftstoff mit hohem Aromatengehalt
- Aromatische Kohlenwasserstoffe
- Chlorierte Kohlenwasserstoffe
- Polare Lösemittel
- Druckflüssigkeit und HFD
- Bremsflüssigkeit auf Glykolbasis
- Ozon, Witterungseinflüsse, Alterung

Betriebstemperatur:
- Standardtypen -30°C bis +100°C (kurz 120°C)
- Sonderqualitäten bis -50% möglich

Referenzliste für Abdichtungen

Da Lieferanten und Produzenten von Wellendichtringen manchmal einen privaten Code gebrauchen für die verschiedenen Arten von Öldichtungen, haben wir für Sie eine Referenzliste für Radialwellendichtringe erstellt. Mithilfe dieser Referenzliste können Sie die Typenbezeichnung Ihrer Öldichtung vergleichen mit der wir für den Wellendichtring benutzen.

Wellendichtringe, die Sie nicht auf unsere Webseite finden (anderer Typ oder andere Gummiqualität) können nach Ihrer Zeichnung oder Ihrem Modell angefertigt werden.

WellendichtringPolyurethanring

68 Elemente

pro Seite
Absteigend sortieren
  1. D1: 9
    D2: 13
    H: 3
    2,17 € 1,79 €
  2. D1: 8
    D2: 15
    H: 3
    2,17 € 1,79 €
  3. D1: 8
    D2: 12
    H: 3
    2,17 € 1,79 €
  4. D1: 80
    D2: 100
    H: 7
    8,11 € 6,70 €
  5. D1: 7
    D2: 11
    H: 2
    2,17 € 1,79 €
  6. D1: 70
    D2: 85
    H: 8.5
    6,49 € 5,36 €
  7. D1: 6
    D2: 13
    H: 4.5
    2,17 € 1,79 €
  8. D1: 6
    D2: 12
    H: 2
    2,17 € 1,79 €
  9. D1: 6
    D2: 10
    H: 2
    2,17 € 1,79 €
  10. D1: 65
    D2: 85
    H: 5
    6,49 € 5,36 €
  11. D1: 5
    D2: 9
    H: 2
    2,17 € 1,79 €
  12. D1: 58
    D2: 65
    H: 3.5
    6,49 € 5,36 €
  13. D1: 55
    D2: 90
    H: 6
    6,49 € 5,36 €
  14. D1: 55
    D2: 82
    H: 10
    6,49 € 5,36 €
  15. D1: 55
    D2: 67
    H: 5
    5,18 € 4,28 €
  16. D1: 55
    D2: 65
    H: 5
    5,02 € 4,15 €
  17. D1: 53.97
    D2: 93
    H: 6.35
    6,49 € 5,36 €
  18. D1: 53.97
    D2: 73.02
    H: 6.35
    6,49 € 5,36 €
  19. D1: 51
    D2: 58
    H: 4
    4,59 € 3,79 €
  20. D1: 50
    D2: 65
    H: 6
    5,02 € 4,15 €
  21. D1: 50
    D2: 58
    H: 4
    4,59 € 3,79 €
  22. D1: 45
    D2: 57
    H: 4
    4,59 € 3,79 €
  23. D1: 45
    D2: 50
    H: 3
    3,98 € 3,29 €
  24. D1: 40
    D2: 48
    H: 4
    4,21 € 3,48 €
  25. D1: 40
    D2: 48
    H: 3
    3,98 € 3,29 €
  26. D1: 38
    D2: 43
    H: 3
    4,21 € 3,48 €
  27. D1: 35
    D2: 47
    H: 5
    3,56 € 2,94 €
  28. D1: 35
    D2: 42
    H: 4
    3,56 € 2,94 €
  29. D1: 33
    D2: 40
    H: 3
    3,56 € 2,94 €
  30. D1: 32
    D2: 42
    H: 4
    3,56 € 2,94 €
  31. D1: 32
    D2: 40
    H: 5
    3,18 € 2,63 €
  32. D1: 31.75
    D2: 38.1
    H: 3.96
    3,18 € 2,63 €
  33. D1: 30
    D2: 40
    H: 4
    3,18 € 2,63 €
  34. D1: 30
    D2: 37
    H: 4
    3,18 € 2,63 €
  35. D1: 30
    D2: 37
    H: 3
    3,18 € 2,63 €
  36. D1: 30
    D2: 35
    H: 3
    2,76 € 2,28 €
  37. D1: 28
    D2: 35
    H: 5
    2,76 € 2,28 €
  38. D1: 28.57
    D2: 35.1
    H: 4
    2,76 € 2,28 €
  39. D1: 27
    D2: 34
    H: 3
    2,76 € 2,28 €
  40. D1: 26
    D2: 31
    H: 3
    2,76 € 2,28 €
  41. D1: 25
    D2: 33
    H: 4
    2,76 € 2,28 €
  42. D1: 25
    D2: 32
    H: 4
    2,76 € 2,28 €
  43. D1: 25
    D2: 31
    H: 2.5
    2,76 € 2,28 €
  44. D1: 24
    D2: 32
    H: 5
    2,76 € 2,28 €
  45. D1: 23
    D2: 30
    H: 4
    2,32 € 1,92 €
  46. D1: 23
    D2: 28
    H: 3
    2,32 € 1,92 €
  47. D1: 22
    D2: 28
    H: 4
    2,32 € 1,92 €
  48. D1: 22.22
    D2: 28.57
    H: 3.17
    2,32 € 1,92 €
  49. D1: 20
    D2: 28
    H: 4
    2,32 € 1,92 €
  50. D1: 19.05
    D2: 31.75
    H: 3.17
    2,76 € 2,28 €
  51. D1: 18
    D2: 24
    H: 3
    2,17 € 1,79 €
  52. D1: 16
    D2: 24
    H: 3
    2,17 € 1,79 €
  53. D1: 16
    D2: 22
    H: 3
    2,17 € 1,79 €
  54. D1: 16
    D2: 21
    H: 3
    2,17 € 1,79 €
  55. D1: 16
    D2: 20
    H: 2.5
    2,17 € 1,79 €
  56. D1: 15
    D2: 26
    H: 4.5
    2,17 € 1,79 €
  57. D1: 15
    D2: 21
    H: 3
    2,17 € 1,79 €
  58. D1: 15
    D2: 21
    H: 2
    2,17 € 1,79 €
  59. D1: 14.28
    D2: 20.64
    H: 4
    2,17 € 1,79 €
  60. D1: 13
    D2: 19
    H: 3
    2,17 € 1,79 €
  61. D1: 12
    D2: 19
    H: 3
    2,17 € 1,79 €
  62. D1: 12
    D2: 18
    H: 3
    2,17 € 1,79 €
  63. D1: 12
    D2: 16
    H: 3
    2,17 € 1,79 €
  64. D1: 12.7
    D2: 22.22
    H: 3.17
    2,17 € 1,79 €
  65. D1: 10
    D2: 17
    H: 3
    2,17 € 1,79 €
  66. D1: 10
    D2: 16
    H: 4
    2,17 € 1,79 €
  67. D1: 10
    D2: 15
    H: 3
    2,17 € 1,79 €
  68. D1: 10
    D2: 14
    H: 3
    2,17 € 1,79 €
